Neft, tabiiy gaz va neft konlarini himoya qilish

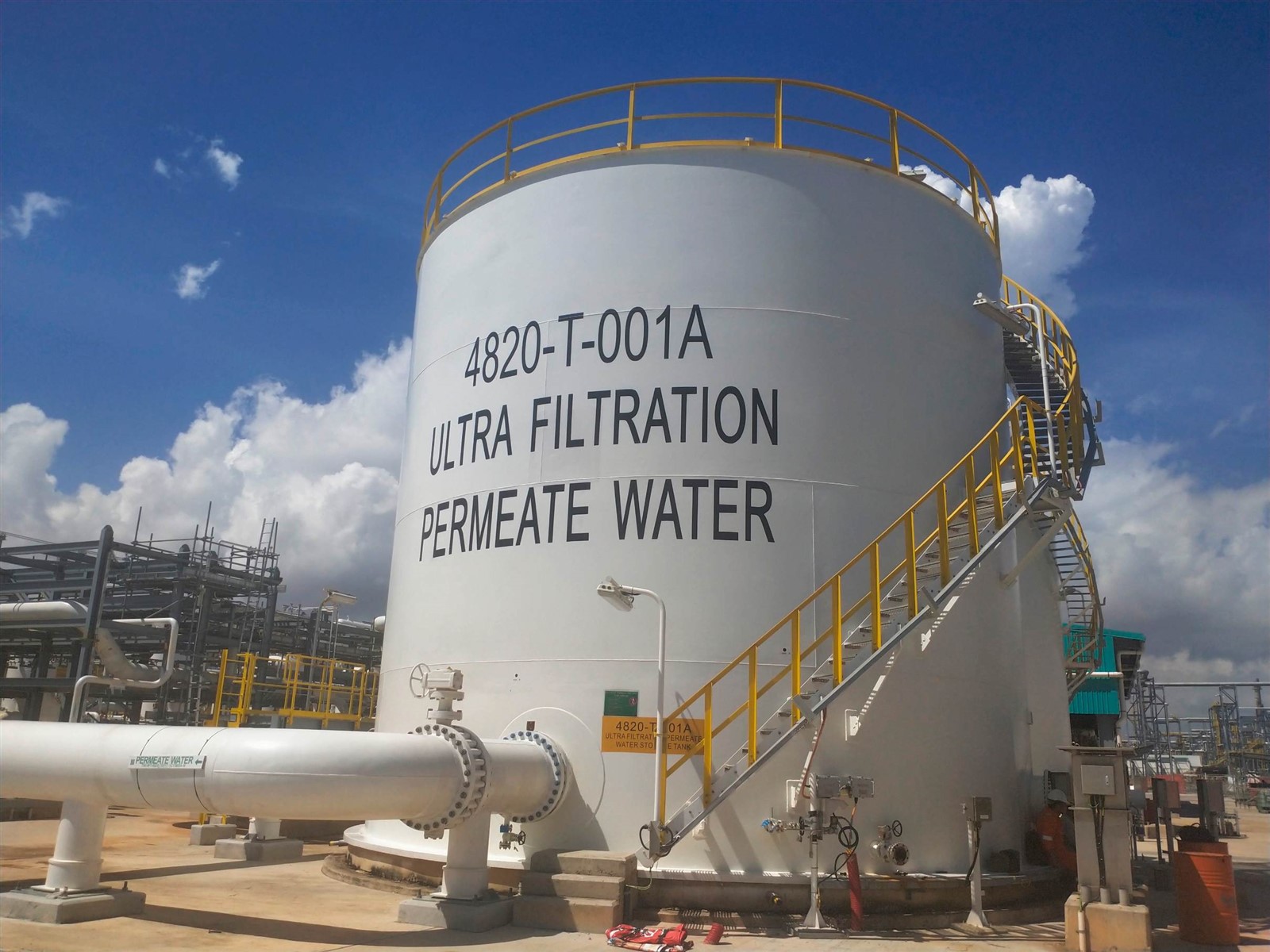

Katodik himoya - bu elektrokimyoviy printsiplar orqali metall korroziyasini oldini oladigan texnologiya va neft va gaz sanoatida quvur liniyalari, saqlash tanklari va nosozliklar kabi metall inshootlarda keng qo'llaniladi. Asosiy printsip: tashqi oqim yoki qurbonlik anod orqali himoyalangan metall konstruktsiya elektrokimyoviy hujayraning katodiga aylanadi, metall yuzasida oksidlanish reaktsiyasini (korroziyani) bostiradi va shu bilan uskunaning ishlash muddatini uzaytiradi.

Neft, tabiiy gaz va neft konlarida keng tarqalgan ishlatiladigan katodik himoya ikki turga bo'linadi: qurbonlik anodli katodik himoya va ta'sirlangan oqim katodik himoyasi.

Qurbonlik anodining katodik himoyasi:

• Prinsip: Anod sifatida ko'proq salbiy potentsialga ega bo'lgan metall (rux, alyuminiy va magniy qotishmalari) ishlatiladi va himoya qilinadigan metallga ulanadi. O'zining korroziyasi orqali u metall konstruktsiya uchun himoya oqimini ta'minlaydi.
• Xususiyatlari:

1. U tashqi quvvat manbaini talab qilmaydi va uzoq yoki quvvatsiz{0}}joylar (masalan, bitta quduq-truba va kichik saqlash tanklari) uchun javob beradi.
2. O'rnatish oson va past texnik xarajatlarga ega, ammo iste'mol qilinganidan keyin anodni muntazam ravishda almashtirish kerak.

Ta'sirlangan oqim katodik himoyasi:

• Printsip:Transformator rektifikatori kabi tashqi quvvat manbai orqali korroziya oqimiga qarshi turish uchun himoyalangan metallga katodik oqim qo'llaniladi. Tizimga yordamchi anodlar (masalan, yuqori kremniyli quyma temir, grafit), mos yozuvlar elektrodlari (potentsialni kuzatish uchun) va elektr ta'minoti uskunalari kiradi.
• Xususiyatlari:

1. U keng himoya diapazoni va sozlanishi tok chiqishiga ega boʻlib, uni uzoq masofali quvurlar va katta tanklar guruhlari kabi murakkab stsenariylar uchun mos qiladi.
2. Barqaror quvvat manbai (tarmoq elektr yoki quyosh energiyasi) talab qilinadi. Dastlabki investitsiyalar nisbatan yuqori, ammo uzoq muddatli xarajat-boshqarilishi mumkin.

• Tarkibi:

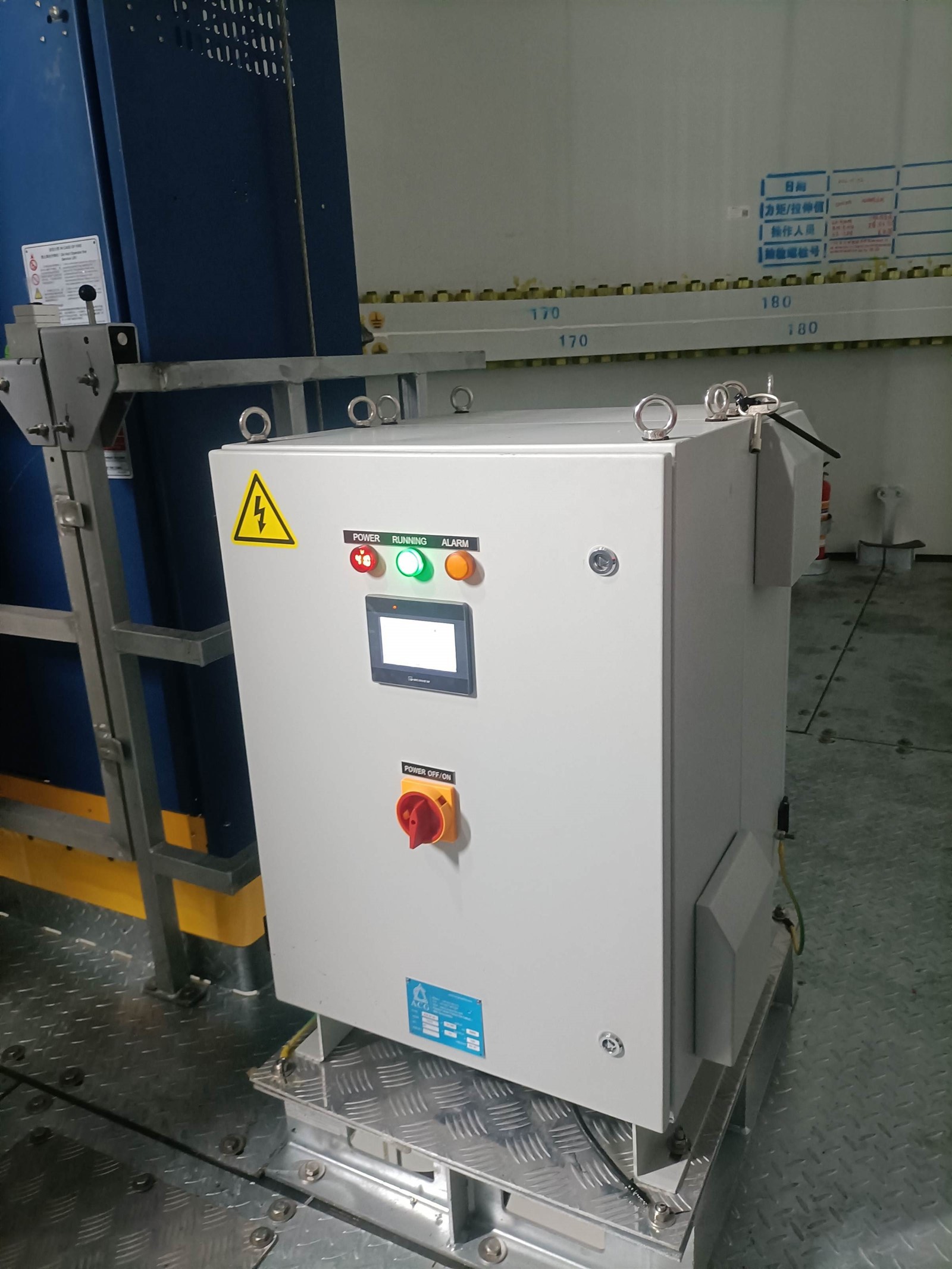

1. Transformator rektifikatori

Transformator rektifikatori himoyalangan metall uchun barqaror katod polarizatsiya oqimini ta'minlash uchun chiqish oqimi va kuchlanishini aniq boshqaradi, uning potentsialini korroziyaga chidamli va xavfsiz diapazonda- saqlaydi.

2. Anodli zamin:

Yordamchi anodning vazifasi to'g'ridan-to'g'ri oqimning chiqishini to'g'ridan-to'g'ri oqim quvvat manbai tomonidan muhitdan himoyalangan metall konstruktsiyaga o'tkazishdir.

3. Yo'naltiruvchi elektrod:

• O'lchov uchun mos yozuvlar elektrodi: Himoyalangan strukturaning potentsialini nazorat qiladi.
• Boshqaruv mos yozuvlar elektrodi: Himoyalangan strukturaning har doim yaxshi himoya holatida bo'lishini ta'minlab, chiqish oqimini sozlash uchun avtomatik boshqariladigan transformator rektifikatori uchun nazorat signallarini beradi.

4. Monitoring tizimi:

Anormal korroziya xavfidan ogohlantirish uchun -potentsial va joriy ma'lumotlarni real vaqtda uzatish.
